Wózek spawalniczy S
Pod inwerter do 30 kg i jedną butlę 20 l (Ø204) albo 8/10 l (Ø140). Blachy z lasera, pałąk z rury giętej CNC, 3 szuflady, ścianki pełne (systemowa na grzybki M5 jako opcja).
| Parametry | |
|---|---|
| Masa blach | 54 kg |
| Pozycji / sztuk | 104 / 112 |
| Materiał | S235JR 2–5 mm · DC01 1 mm |
| Gabaryt z kołami | ~1270 × 550 × 850 mm |
| Spawarka | do 30 kg · na listwach 545 mmrozstaw zewnętrzny 270 mm |
| Gwinty do nacięcia | 10 × M6 · 24 × M4 |
| Stateczność | kąt wywrotu ok. 16°z butlą 20 l i spawarką 30 kg, obliczenie na modelu CAD |
| W paczce | Szt. | Status |
|---|---|---|
| Blachy płaskie, gr. 2–5 | 95 | w zestawie |
| Blachy gięte + PDF gięcia | 9 | w zestawie |
| Pałąk rura CNC 1885,9 mm | 2 | w zestawie |
| Chwyt rura prosta 339,6 mm | 1 | w zestawie |
| Normalia M4/M5/M6, 2 pasy butli | kpl. | w zestawie |
| Koła Ø260 na osi / skrętne Ø80 | 2 / 2 | opcja |

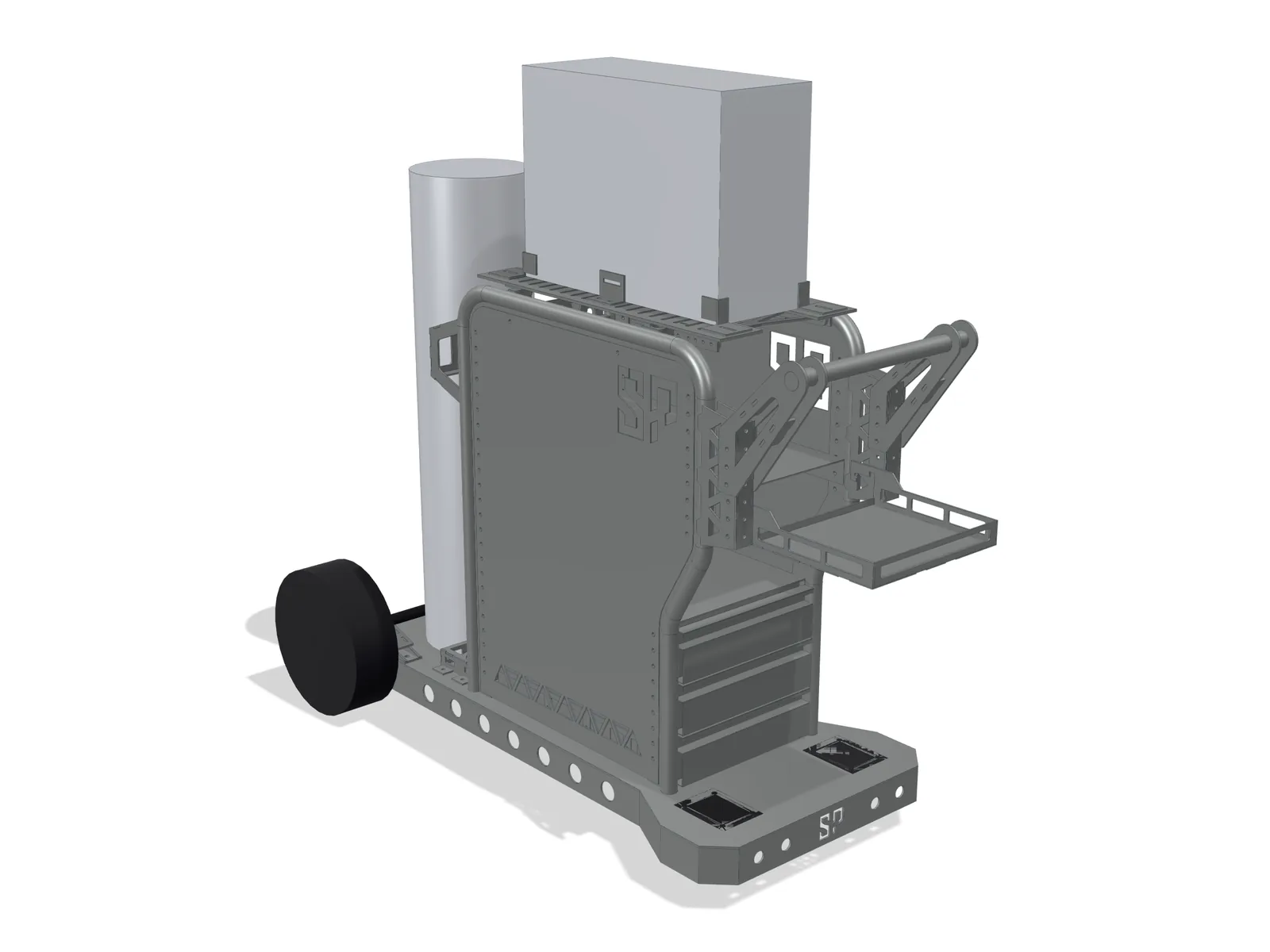

Jeden inwerter, jedna butla, mały warsztat
Rozmiar S jest pod typowy inwerter TIG/MMA albo kompaktowy MIG do 30 kg i jedną butlę 20 l. Z kołami ma ok. 1,3 m długości i 55 cm szerokości – przejeżdża przez drzwi 80 cm.
Nie dla Ciebie, jeśli: masz butlę 50 l (to L), spawasz dwoma gazami (XL) albo chcesz gotowy, pospawany wózek.

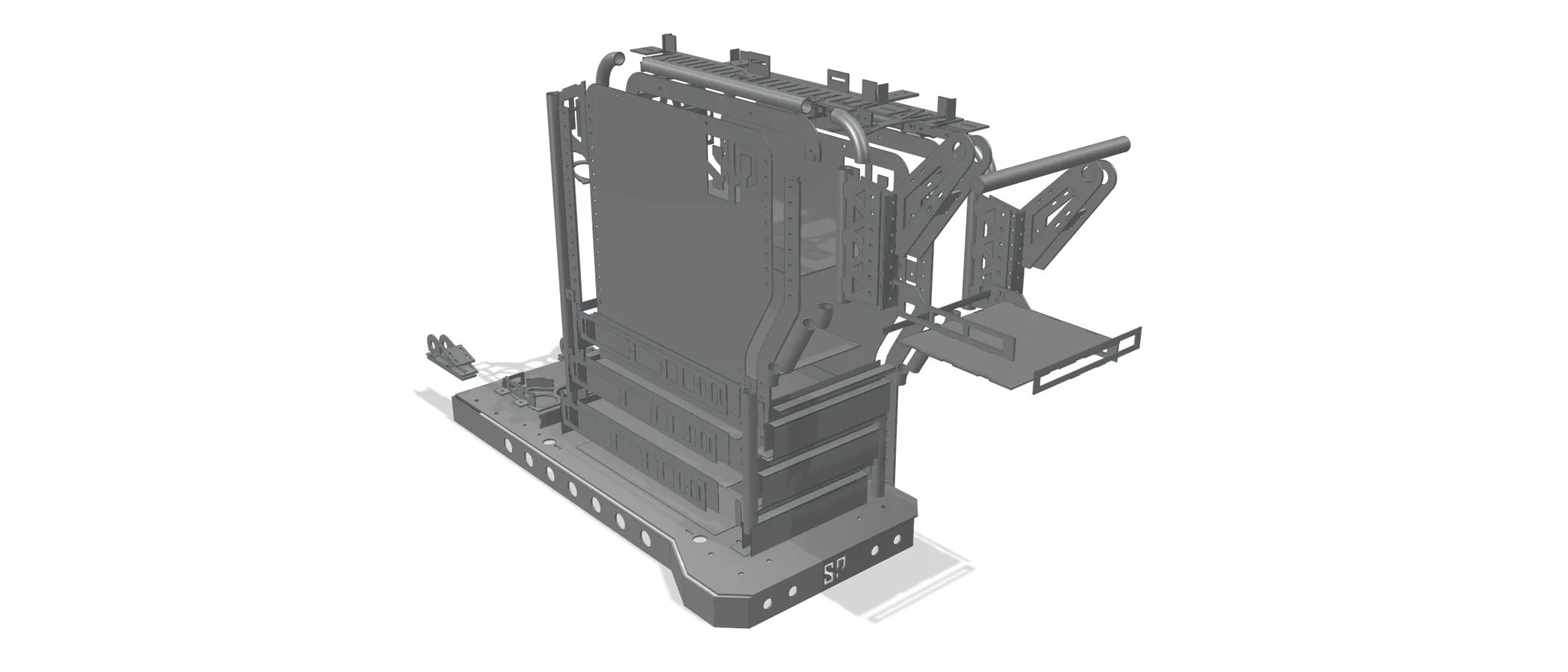

Blachy z lasera na zamki tab & slot
Każda blacha ma wypusty i gniazda, które wchodzą w sąsiednią. Składasz na sucho, dociskasz gumowym młotkiem, i wózek stoi prosto, zanim zapalisz łuk.
Paczka na palecie, 104 pozycje
W zestawie
- 95 blach płaskich i 9 giętych, każda z wygrawerowanym numerem
- 2 pałąki z rury Ø25 gięte CNC i prosty chwyt z rury Ø25
- ścianki boczne pełne (systemowe jako opcja)
- normalia M4/M5/M6, grzybki DIN 603
- 2 pasy butli
- lista części, rysunki gięć
- numer wydania CAD na dokumentach
Kupujesz sam
- koła: oś Ø20 z kołami Ø260 i dwa skrętne Ø80 (albo opcja z listy)
- farba podkładowa i nawierzchniowa
- drut lub elektrody, gaz
Dwie sesje, 6–8 godzin
- 01sesja 1 · 1 h
Rozłożenie paczki, sprawdzenie pozycji z listą, ułożenie blach według grubości.
- 02sesja 1 · 2 h
Pokład, belki, ucha kół na osi. Sczepienie ramy na sucho, kontrola przekątnych.
- 03sesja 2 · 3 h
Ścianki od środka na zewnątrz, szuflady, pałąk. Spawanie właściwe krótkimi ściegami.
- 04sesja 2 · 1–2 h
Gwinty M4/M6, kółka, malowanie, kontrola pasów butli i kół.

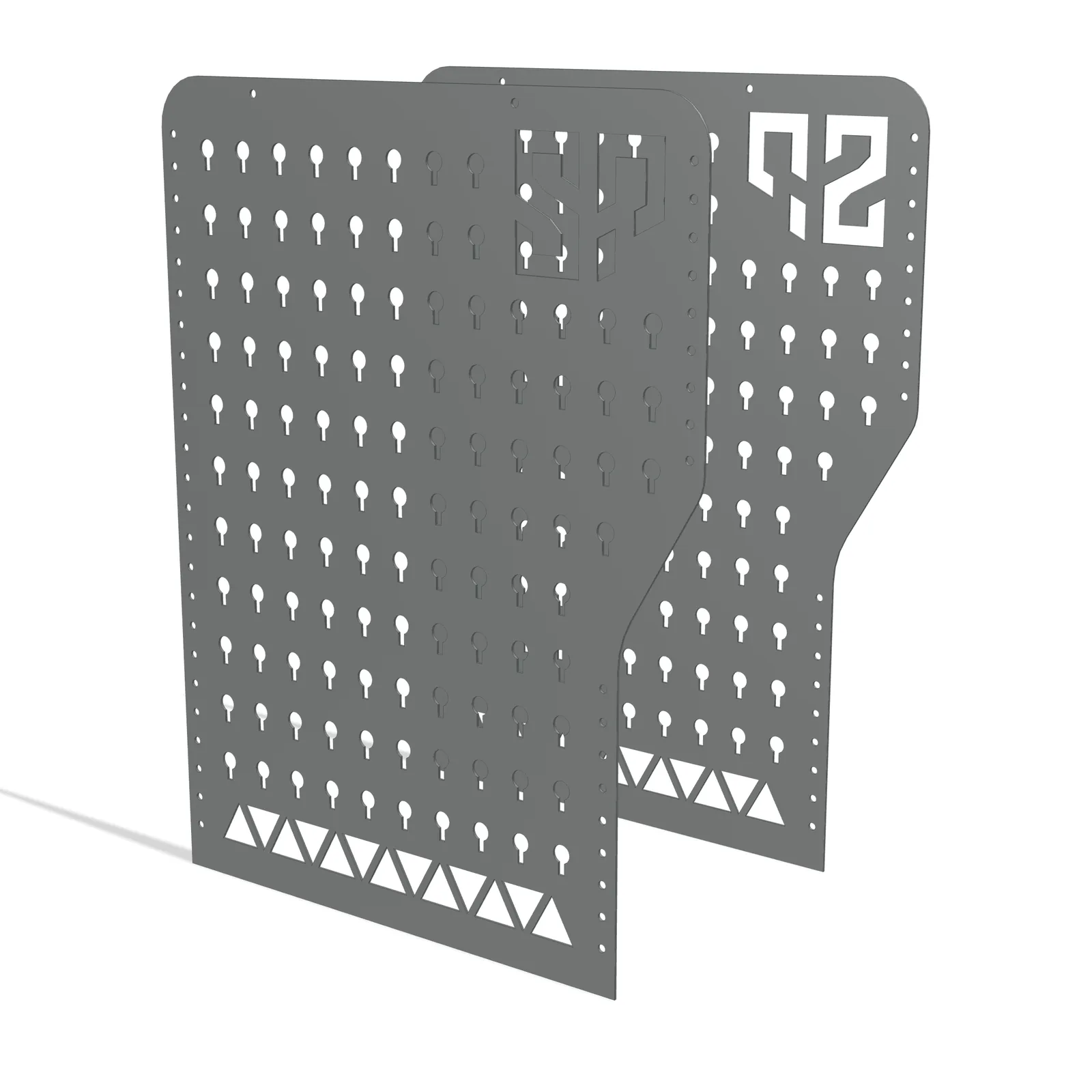

Raster 38 × 50, wszystko na grzybkach

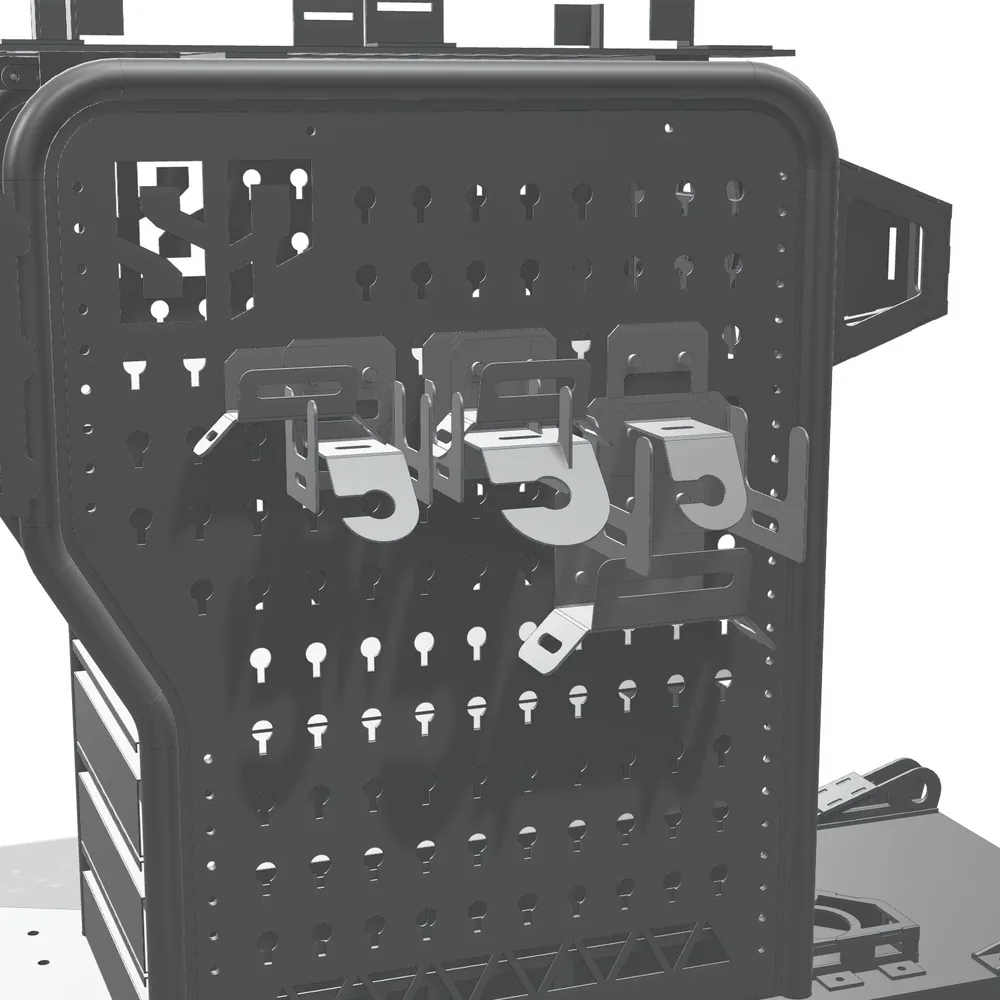

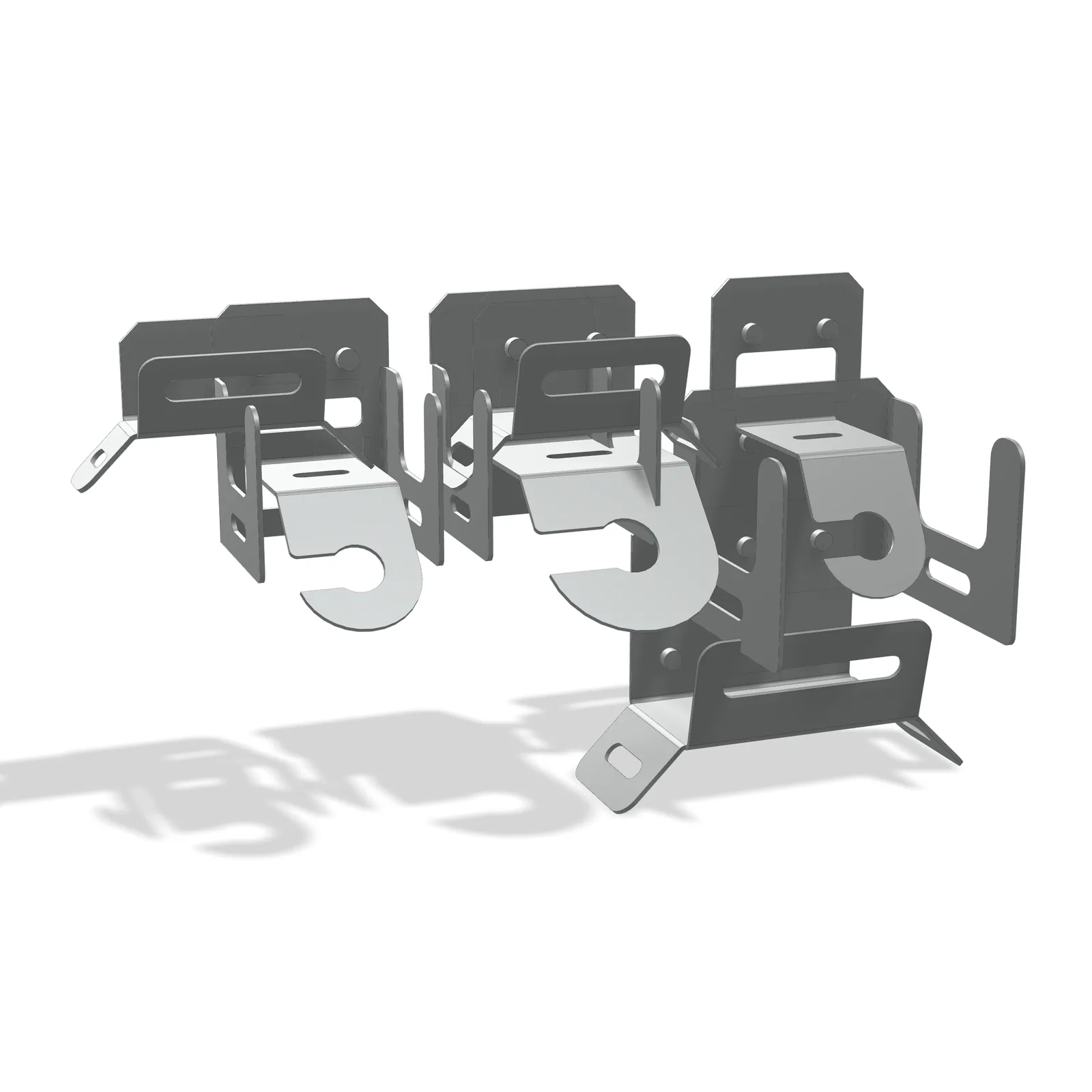

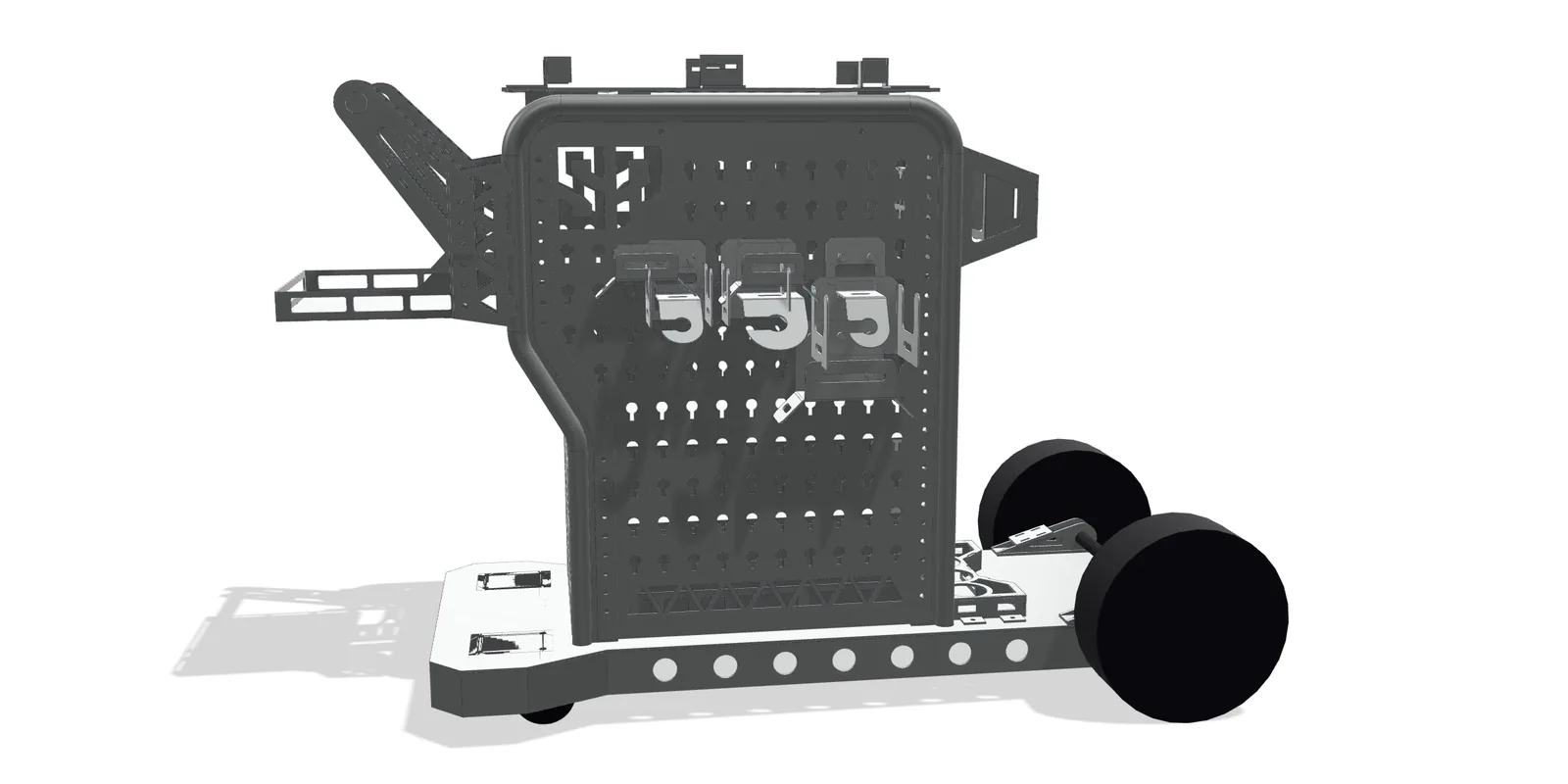

Ścianka systemowa (dodatek SC-01) zastępuje ścianki pełne i ma raster 38 × 50 mm pod grzybki DIN 603 M5 – osprzęt zawieszasz i przekładasz bez narzędzi. Nasze akcesoria na ten raster są w projekcie, na zdjęciach pokazujemy je poglądowo.
Wszystkie akcesoria
Stateczność policzona w projekcie
Kąt wywrotu policzyliśmy na modelu CAD z butlą 20 l i spawarką 30 kg: ok. 16° przy najmniej korzystnym ustawieniu kół. To obliczenie projektu, nie badanie gotowego wózka – stateczność Twojego egzemplarza zależy od montażu. Butlę trzymają dwa pasy w uchwycie butli, nie ścianka. Pas prowadź z dala od łuku i odprysków; nadpalony wymień.
Bez butli wózek jest lekki z tyłu: najpierw zamontuj butlę, potem stawiaj spawarkę, pusty wózek ciągnij płynnie i nie wysuwaj szuflad na pochyłości.
O ten produkt
Czy poradzę sobie bez stołu spawalniczego?
Tak. Zamki trzymają kąty, sczepiasz na podłodze albo na blacie. Stół pomaga, ale nie jest potrzebny.
Jakim prądem spawać blachę 2 mm?
Orientacyjnie dla stali 2 mm: TIG ok. 60–90 A, MIG/MAG drutem 0,8 mm ok. 80–100 A, MMA elektrodą rutylową 2,0 mm ok. 50–70 A. Zacznij od dolnej granicy, sprawdź na skrawku blachy i kieruj się kartą elektrody lub drutu oraz tabelą swojej spawarki. Spawaj krótkimi ściegami na przemian, żeby nie wykrzywić ścianek.
Czy mogę zamówić tylko część blach, np. po pomyłce?
Tak. Każda pozycja ma numer i wydanie CAD, dotniemy pojedyncze części z tego samego wydania.
Czy wózek wejdzie w moją spawarkę?
Spawarka stoi na dwóch listwach długości 545 mm o rozstawie zewnętrznym 270 mm, a obliczenia stateczności przyjmują spawarkę do 30 kg. Sprawdź wymiary podstawy i masę swojej spawarki.
Jak długo czekam na paczkę?
7–10 dni roboczych. Tniemy na zamówienie, potem wysyłamy paletę kurierem.
Co, jeśli brakuje części albo ma zły wymiar?
Odpowiadamy za zgodność paczki z umową: kompletność, wymiary i materiał części. Reklamację zgłaszasz z numerem pozycji. Dodatkowej gwarancji nie udzielamy, a za spawy i malowanie odpowiadasz Ty.
Nie znalazłeś odpowiedzi? Napisz na info@steelprogress.com, odpowiadamy w dzień roboczy.
